球閥 法蘭式高壓球閥
更新：2022/9/6 16:33:12??????點擊：
- 品牌：???工開閥門
- 型號：???Q41N
產品介紹
Q41N鍛鋼法蘭式高壓球閥
關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到較好的應用。
Q41N鍛鋼法蘭式高壓球閥特點：
1、本產品部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。
Q41N鍛鋼法蘭式高壓球閥性能：
|
公稱壓力PN |
16 |
32 |
MPa |
|
強度試驗壓力PT |
24 |
48 |
MPa |
|
低壓密封試驗力 |
0.6 |
MPa |
|
|
高壓密封試驗力 |
17.6 |
35.2 |
MPa |
|
適用介質 |
水、油品、蒸汽 |
||
|
適用溫度 |
-40～80℃ |
||
Q41N鍛鋼法蘭式高壓球閥零部件材料表：
|
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
尼龍 |
尼龍 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
O形圈 |
橡膠 |
橡膠 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |

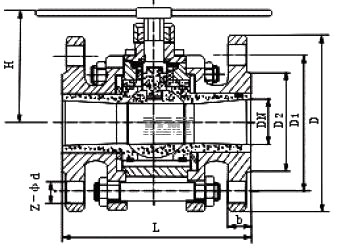

Q41N鍛鋼法蘭式高壓球閥結構：（圖）
Q41N鍛鋼法蘭式高壓球閥外觀尺寸：
|
公稱 |
公稱 |
主要尺寸 |
||||||||||
|
L |
D |
H |
W |
M |
D2 |
b |
Z-Φd |
|||||
|
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
||||||
|
16.0 |
10 |
210 |
150 |
95 |
90 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
95 |
100 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-18 |
|
|
20 |
240 |
190 |
105 |
110 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
105 |
115 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-18 |
|
|
32 |
300 |
230 |
115 |
150 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-18 |
|
|
40 |
|
260 |
165 |
170 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-26 |
|
|
50 |
400 |
330 |
165 |
200 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-26 |
|
|
65 |
490 |
360 |
200 |
225 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-29 |
|
|
80 |
580 |
380 |
225 |
270 |
200 |
200 |
600 |
M100×3 |
94 |
50 |
6-33 |
|
|
100 |
620 |
430 |
260 |
320 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-36 |
|
|
32.0 |
10 |
210 |
150 |
95 |
90 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
105 |
100 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-18 |
|
|
20 |
240 |
190 |
105 |
110 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
115 |
115 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-18 |
|
|
32 |
300 |
230 |
165 |
150 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-22 |
|
|
40 |
350 |
260 |
165 |
170 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-26 |
|
|
50 |
400 |
330 |
200 |
200 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-29 |
|
|
65 |
490 |
360 |
225 |
225 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-33 |
|
|
80 |
580 |
380 |
260 |
270 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-36 |
|
|
100 |
620 |
430 |
300 |
320 |
245 |
245 |
800 |
M155×4 |
135 |
65 |
8-36 |
|
Q41N鍛鋼法蘭式高壓球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
