CS44F液體膨脹式疏水閥
的內部結構是一個不銹鋼波紋管為主要?jiǎng)幼髟?,?nèi)充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時,管道出現冷卻凝結水,波紋管內液體處于冷凝狀態,閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高,波紋管內充液開始蒸發膨脹,內壓增高,變形伸長,帶動閥心向關閉方向移動,在冷凝水達到飽和溫度之前,疏水閥完全關閉。閥前始終存有高溫凝結水,無蒸汽泄漏,節能效果好。
CS44F液體膨脹式疏水閥特點:
1.不銹鋼玻紋管堅固耐用,使用壽命長。
2.可調整凝結水的排放溫度,利用顯熱,節能效果好。
3.閥前始終有凝結水,形成可靠的水封,無蒸汽泄漏。
4.液體膨脹式疏水閥不受震動、蒸汽壓力波動和水錘的影響。
5.液體膨脹式疏水閥可任意角度安裝,不受安裝方位限制,并且排空氣性能優良。
6.液體膨脹式疏水閥結構簡單,并帶有過濾裝置,方便安裝和維護。
CS44F液體膨脹式疏水閥性能:
產品型號 |
工作壓力范圍(Mpa) |
排水溫度調節范圍(℃) |
允許溫度 |
CS14F-16C(角式) |
0.01-1.6 |
60-120 |
220 |
CS14F-16C(直通式) |
0.01-1.6 |
60-120 |
200 |
CS44F-16C |
0.01-1.6 |
60-120 |
220 |
CS44F液體膨脹式疏水閥零部件材料表:
產品型號 |
閥體材料 |
CS14F-16C(角式) |
WCB |
CS14F-16C(直通式) |
HT200 |
CS44F-16C |
WCB |

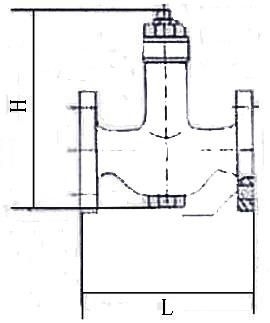

CS44F液體膨脹式疏水閥:(圖)
CS44F液體膨脹式疏水閥外觀尺寸:
產品型號 |
能徑 |
連接方式 |
外形尺寸 |
|||
CS14F-16C(角式) |
15 |
螺紋 |
|
61.5 |
79 |
|
20 |
|
61.5 |
79 |
|
||
25 |
|
61.5 |
79 |
|
||
CS14F-16C(直通式) |
15 |
螺紋 |
90 |
110 |
30 |
42 |
20 |
90 |
110 |
30 |
42 |
||
25 |
95 |
110 |
33 |
46 |
||
CS44F-16C |
15 |
法蘭 |
150 |
24.5 |
165 |
42 |
20 |
150 |
24.5 |
165 |
42 |
||
25 |
160 |
24.5 |
165 |
46 |
||
32 |
210 |
143 |
31 |
61 |
||
40 |
230 |
147 |
35 |
61 |
||
50 |
230 |
151 |
39 |
61 |
CS44F液體膨脹式疏水閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
