止回閥 鍛鋼止回閥

更新:2022/7/28 15:37:39??????點擊:
  • 品牌:???工開閥門
  • 型號:???
  • 在線訂購
產品介紹

H61Y、H61H承插焊鍛鋼止回閥

密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。

H61Y、H61H承插焊鍛鋼止回閥特點:

一、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接。
二、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
三、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。

H61Y、H61H承插焊鍛鋼止回閥性能:

符合API602,MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598,標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋,螺式連接,全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。

H61Y、H61H承插焊鍛鋼止回閥零部件材料表:

序號

零件名稱

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

閥體

A105

A182F22

A182F304(L)

A182F316(L)

2

閥瓣

A276420

A276304

A276304(L)

A276316(L)

3

墊片

316夾柔性石墨

316夾PTFE

4

閥蓋

A105

A182F22

A182F304(L)

A193 B8(M)

5

銘牌

SS

6

螺栓

A193B7

A193B16

A193B8(M)

A193B8(M)

7

A182F304

A182F304

A182F304

A182F304

適用介質

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

適用溫度

—29℃~425℃

—29℃~550℃

—29℃~200℃

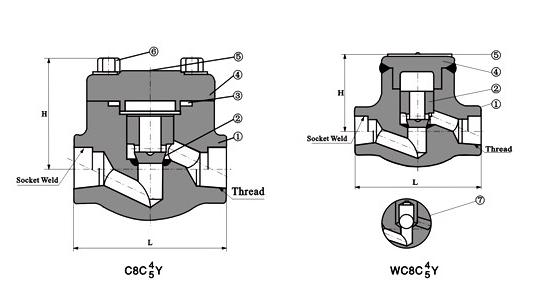

H61Y、H61H承插焊鍛鋼止回閥結構:(圖)


H61Y、H61H承插焊鍛鋼止回閥外觀尺寸:

800LB

NPS

縮徑

3/8”

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”

2 1/2”

全徑



3/8”

1/2”

3/4”

1”

11/4”

11/2”

2”

L

79

79

92

111

120

152

172

200

W

61

61

65

79

95

103

118

132

重量

螺栓式

1.4

1.2

1.5

3.1

3.9

5.6

8.9

12.5

焊接式

1.1

1.0

1.2

2.9

3.3

4.9

8.1

10.9

H61Y、H61H承插焊鍛鋼止回閥維護保養:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。

2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。

3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。

4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。

5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。

6、應對閥門的密封性能進行試驗,確保其性能。

7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。

8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。

9、填料壓蓋不允許歪斜或無預緊間隙。

10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。

11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。

12、保溫夾套應無凹陷、裂紋。

13、運行中的閥門,避免對其敲打,或者支撐重物等。

其它需知,敬請來電13671965985咨詢,全天侯為您服務!

定貨需知:(備有表格請?zhí)峁┼]箱)

1. 訂貨前請仔細了解產品手冊。

2. 清楚標明產品名稱,型號,材質。

3. 標明現場工況:介質,溫度,環境要求。

4. 產品連接方式,啟閉操作方式。

5. 定制數量,恰談時確定的樣圖(L/H)。

6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
